Реле и проводка для мощного света: когда штатной проводки мало

Вы купили мощные LED-фары или светодиодную балку, установили — а свет то моргает, то тускнеет, а провода в районе фар ощутимо нагреваются. Знакомая ситуация? Чаще всего дело не в самих лампах, а в том, что штатная проводка автомобиля не рассчитана на такую нагрузку. Решение — разгрузочное реле и отдельная проводка, которые питают свет напрямую от аккумулятора, а штатные провода лишь подают сигнал на включение. В этой статье разберем, когда без них не обойтись, как выбрать правильный комплект и избежать типичных ошибок.

Если вы уже сталкивались с мерцанием или ошибками бортового компьютера после установки LED-оптики, вы не одиноки. Особенно часто это случается на современных автомобилях с CAN-шиной и ШИМ-управлением. Но обо всем по порядку.

Почему штатной проводки не хватает для мощного света

Штатная проводка автомобиля рассчитана на стандартные галогенные лампы, которые потребляют сравнительно небольшой ток. Когда вы устанавливаете LED-фары или балку мощностью более 100 Вт, ток в цепи возрастает в разы, и тонкие штатные провода начинают перегреваться, что приводит к просадке напряжения и нестабильной работе света.

Типичные симптомы того, что проводка не справляется:

• провода в районе фар ощутимо нагреваются даже после короткой поездки;
• свет тускнеет или мерцает при работе двигателя на холостых оборотах;
• предохранители штатной цепи перегорают чаще обычного;
• бортовой компьютер выдает ошибку, связанную с освещением.

Например, при подключении LED-балки мощностью 120 Вт через штатную проводку, рассчитанную на 55 Вт, ток в цепи может достигать 10 А, в то время как штатные провода часто имеют сечение всего 0,5–0,75 мм². Это приводит к их нагреву и потерям напряжения — свет будет заметно тусклее, чем мог бы. Именно поэтому для мощного света всегда рекомендуется использовать отдельную проводку с реле.

Важно понимать, что перегрузка штатной проводки — это не только вопрос яркости. Перегретые провода могут расплавить изоляцию, вызвать короткое замыкание или даже возгорание. Особенно это опасно, если провода проходят вблизи топливных магистралей или пластиковых элементов кузова. Поэтому экономия на проводке при установке мощного света — это прямая угроза безопасности.

Как работает разгрузочное реле и зачем оно нужно

Разгрузочное реле — это устройство, которое позволяет управлять мощной нагрузкой через слаботочный сигнал от штатного выключателя. Проще говоря, реле берет на себя основную работу по коммутации тока, а штатная проводка лишь подает команду на включение. Это разгружает штатные цепи и защищает их от перегрева.

Принцип работы разгрузочного реле прост: оно подключается напрямую к аккумулятору через предохранитель, а управляющий провод идет от штатного контакта фар или отдельной кнопки. Когда вы включаете свет, реле замыкает силовые контакты, и питание поступает к фарам напрямую от аккумулятора, минуя штатную проводку.

Вот как это выглядит на практике. Допустим, вы установили разгрузочное реле для фар ближнего света. В этом случае штатный провод, который раньше питал лампы, теперь подает только сигнал на реле. Сами лампы получают питание через толстые провода от аккумулятора. В результате штатная проводка работает в щадящем режиме, а свет получает стабильное напряжение без просадок.

Разгрузочное реле особенно полезно, если вы устанавливаете светодиодные лампы в штатные фары вместо галогенных. Хотя LED-лампы обычно потребляют меньше энергии, чем галогенки, некоторые мощные модели могут создавать значительную нагрузку на штатную проводку, особенно если она уже изношена. Реле в этом случае — дешевая страховка от проблем с электрикой.

Особенности подключения LED-балок на современных авто: CAN-шина и ШИМ

На автомобилях с CAN-шиной и ШИМ-управлением прямое подключение LED-балки к штатным проводам почти гарантированно вызовет проблемы: мерцание, ошибки блока управления или даже отказ электроники. Дело в том, что штатная система подает на фары не постоянное напряжение, а импульсный сигнал, который LED-оборудование может интерпретировать как команду на включение/выключение.

Проверенный способ решения — подключиться к контакту управления фарами в монтажном блоке, а не к самим лампам. Например, на Volkswagen Tiguan таким контактом является вывод 5 на разъеме R8. Это позволяет получить чистый сигнал на включение, который не зависит от ШИМ-модуляции.

Если вы не уверены, какой контакт использовать на вашем автомобиле, лучше обратиться к электрику или поискать схему подключения для конкретной модели. Главное — не подключать балку напрямую к штатным проводам фар, если машина оснащена CAN-шиной.

Еще один нюанс: на некоторых автомобилях даже при подключении через монтажный блок может потребоваться использование специальных адаптеров или резисторов для имитации нагрузки. Это связано с тем, что блок управления контролирует целостность цепи и может выдавать ошибку, если не видит привычного сопротивления лампы. Поэтому перед установкой стоит изучить форумы или обратиться к специалистам.

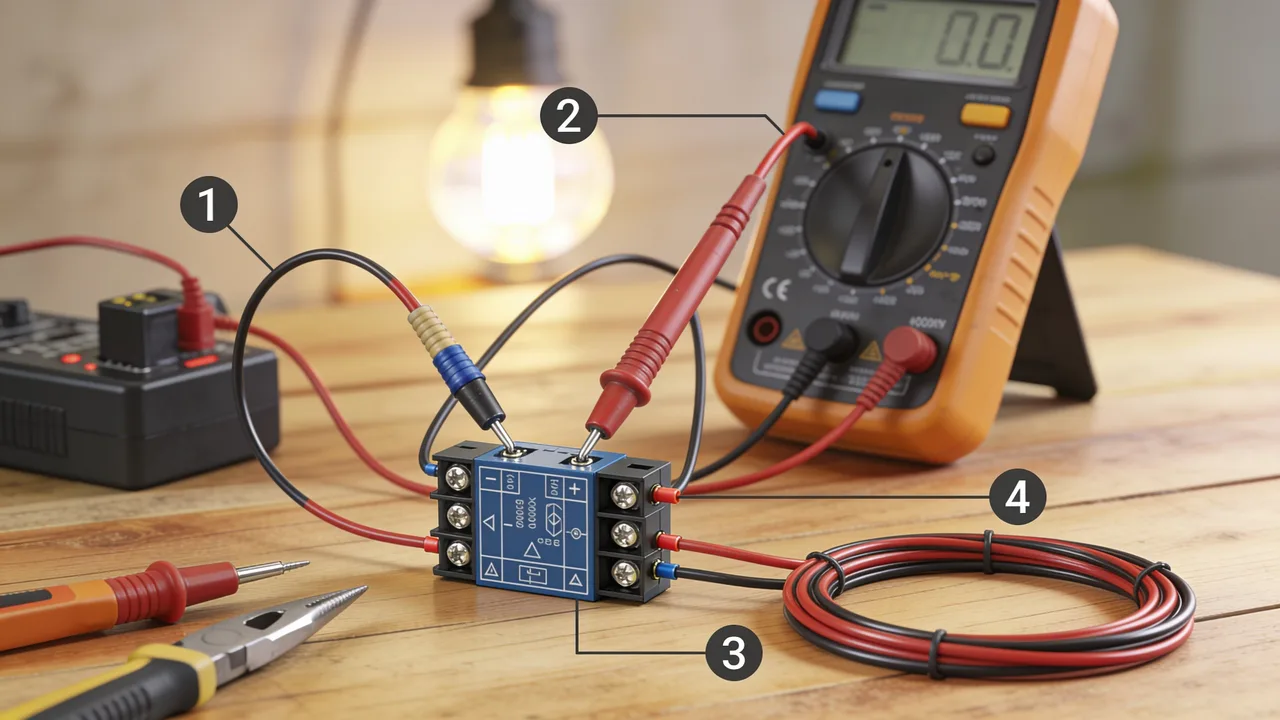

Схема подключения через четырехконтактное реле: пошагово

Подключение мощного света через четырехконтактное реле — самый распространенный и надежный способ. Вот пошаговая инструкция, которая подойдет для большинства автомобилей.

Что понадобится:

• четырехконтактное реле (обычно 30 А);
• предохранитель на соответствующий номинал (обычно 20–30 А);
• провода сечением не менее 2 мм²;
• разъемы и клеммы для соединения;
• изолента или термоусадочные трубки.

Пошаговая инструкция:

1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Найдите свободное место для реле и предохранителя — лучше всего под капотом, вблизи аккумулятора.
3. Проложите силовой провод от плюсовой клеммы аккумулятора к предохранителю, затем к контакту 30 реле.
4. Контакт 87 реле соедините с плюсовым проводом фар или балки.
5. Минусовой провод фар соедините с массой кузова (или с минусом аккумулятора).
6. Контакт 85 реле соедините с управляющим проводом от штатного контакта фар или отдельной кнопки.
7. Контакт 86 реле соедините с массой кузова.
8. Проверьте все соединения, заизолируйте их и подключите аккумулятор.

Эта схема работает одинаково хорошо и для дополнительных фар, и для светодиодных балок. Главное — правильно выбрать сечение проводов и номинал предохранителя.

Если вы планируете устанавливать светодиодную балку, обратите внимание на модели с уже встроенным блоком управления — это упростит подключение и снизит риск ошибок. В каталоге EALIGHTS представлены светодиодные балки различной мощности и форм-факторов, которые можно подключить по этой схеме.

Готовые комплекты проводки: что входит и как выбрать

Если вы не хотите собирать проводку по частям, проще купить готовый комплект. Обычно в него входят провода сечением 2 мм², реле, предохранитель, накладной выключатель и все необходимые разъемы. Такие комплекты рассчитаны на мощность до 120 Вт на одну фару при напряжении 12 В.

При выборе комплекта обратите внимание на несколько моментов:

• сечение проводов должно быть не менее 2 мм², иначе они будут греться;
• реле должно быть рассчитано на ток не менее 30 А;
• предохранитель должен соответствовать нагрузке (обычно 20–30 А);
• разъемы должны быть качественными, с надежной фиксацией;
• длина проводов должна быть достаточной для вашей схемы установки.

Готовый комплект удобен тем, что все элементы подобраны друг к другу и проверены производителем. Вам останется только правильно подключить его по инструкции, которая обычно входит в комплект. Например, для установки BI-LED линз в цоколь H4 часто используют комплекты проводки с разъемами H4 — они позволяют подключить новые линзы без переделки штатной проводки.

Также обратите внимание на качество изоляции проводов. В подкапотном пространстве провода подвергаются воздействию высоких температур, влаги и вибрации, поэтому изоляция должна быть термостойкой и прочной. Дешевые комплекты часто грешат тонкой изоляцией, которая быстро перетирается или плавится.

Типичные ошибки при подключении и как их избежать

Даже с готовым комплектом можно допустить ошибки, которые сведут на нет все преимущества. Вот самые распространенные из них.

Подключение напрямую к штатной проводке без реле. Это самая частая ошибка. Если вы просто соедините провода фар с штатными проводами, то получите перегрев, просадку напряжения и, возможно, выход из строя электроники. Всегда используйте реле.

Игнорирование CAN-шины. На современных автомобилях подключение через штатные провода фар часто вызывает ошибки блока управления. Чтобы этого избежать, используйте контакт управления в монтажном блоке, как описано выше.

Использование проводов малого сечения. Провода сечением 0,5 или 0,75 мм² не подходят для мощного света. Они будут греться, а на концах проводов будет заметная просадка напряжения. Минимальное сечение для фар мощностью до 120 Вт — 2 мм².

Неправильный выбор предохранителя. Если поставить предохранитель слишком большого номинала, он не защитит проводку от перегрева. Если слишком маленький — будет постоянно перегорать. Номинал подбирайте по току нагрузки: для фары 120 Вт при 12 В ток составляет 10 А, значит, предохранитель должен быть на 15–20 А.

Плохая изоляция соединений. Влага и грязь — главные враги электрики. Все соединения должны быть надежно заизолированы, лучше всего термоусадочными трубками.

Неправильное размещение реле. Реле нельзя устанавливать в местах, где оно будет подвергаться воздействию воды или чрезмерного тепла. Идеальное место — салон автомобиля или герметичный подкапотный блок. Если реле выйдет из строя из-за влаги, вы останетесь без света в самый неподходящий момент.

Как продлить срок службы проводки и реле

Правильно установленная проводка может работать годами без нареканий. Но чтобы она служила долго, стоит соблюдать несколько простых правил.

• Используйте предохранитель, номинал которого соответствует нагрузке. Это защитит проводку от перегрева и короткого замыкания.
• Проверяйте качество контактов и защиту от влаги. Особенно это важно для мест соединений под капотом.
• Периодически осматривайте проводку на предмет повреждений изоляции и перетираний. Особенно в местах, где провода проходят через кузовные отверстия.
• Следите за нагревом проводов в местах соединений. Если какой-то участок заметно горячее остальных, это признак плохого контакта.
• Не допускайте попадания влаги на реле и предохранитель. Если они установлены в подкапотном пространстве, используйте герметичные корпуса.

Кроме того, не забывайте о чистоте клемм аккумулятора и мест соединения с массой. Окисленные контакты увеличивают сопротивление, что приводит к перегреву и потере напряжения. Периодически зачищайте клеммы и обрабатывайте их специальной смазкой.

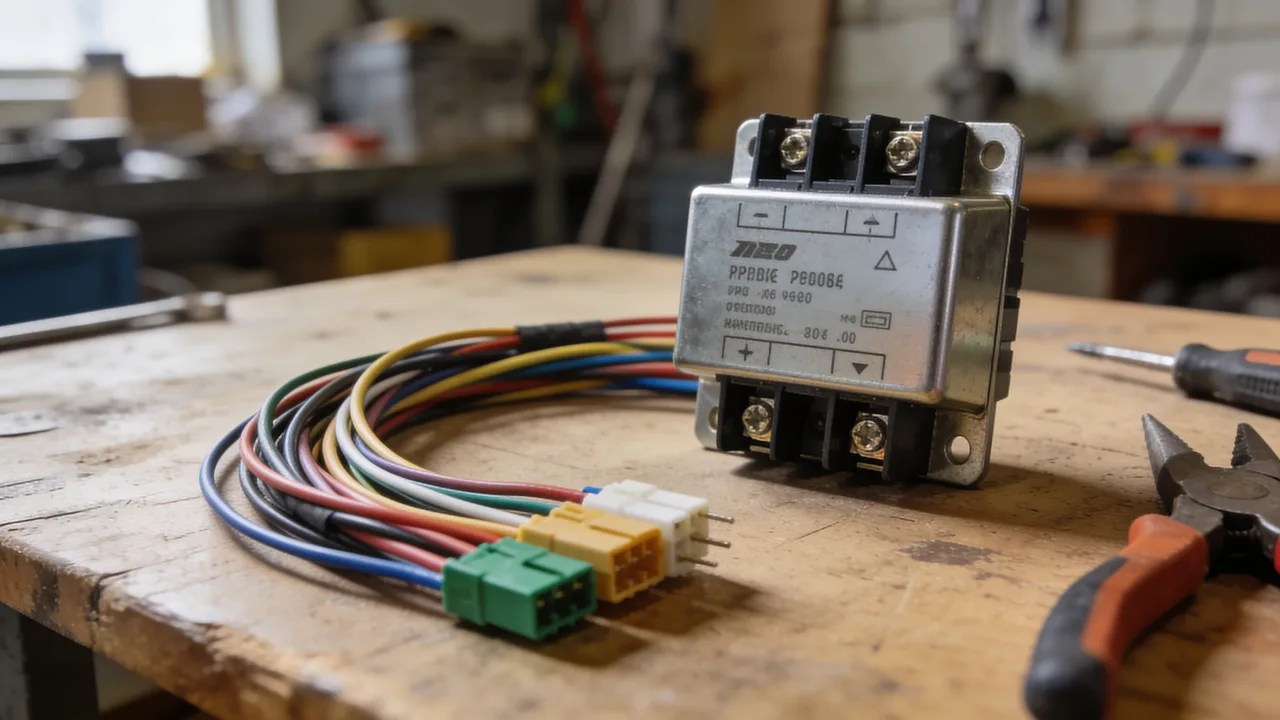

Что выбрать: разгрузочное реле или готовый комплект проводки

Ответ зависит от вашей задачи. Если вы просто хотите разгрузить штатную проводку, например, при замене галогенных ламп на LED, достаточно установить разгрузочное реле. Оно обойдется дешевле и займет меньше времени на установку.

Если же вы устанавливаете дополнительные фары или светодиодную балку, лучше использовать полный комплект проводки. В нем уже есть все необходимое: реле, предохранитель, провода нужного сечения, разъемы и выключатель. Это упрощает установку и снижает риск ошибок.

Вот наглядное сравнение:

Если вы сомневаетесь, какой вариант подходит именно вам, обратите внимание на ассортимент EALIGHTS — там есть и отдельные реле, и готовые комплекты проводки на любой случай.

Кому подходит установка разгрузочного реле, а кому лучше воздержаться

Разгрузочное реле — это универсальное решение, но оно не всегда обязательно. Рассмотрим, в каких случаях его установка оправдана, а когда можно обойтись без него.

Когда реле необходимо:

• Вы устанавливаете LED-фары или балку мощностью более 100 Вт.
• Штатная проводка имеет сечение менее 1,5 мм² и не рассчитана на высокий ток.
• На автомобиле уже были случаи перегрева проводки или перегорания предохранителей.
• Вы хотите подключить дополнительный свет, не вмешиваясь в штатную электрику.

Когда можно обойтись без реле:

• Вы устанавливаете LED-лампы, потребляющие меньше энергии, чем штатные галогенки (например, 30–40 Вт на фару).
• Штатная проводка в отличном состоянии и имеет достаточное сечение.
• Вы не планируете подключать дополнительное оборудование, а просто меняете лампы.

Однако даже в этих случаях реле не будет лишним — оно добавляет надежности и защищает штатную проводку от возможных перегрузок в будущем.

Что проверить перед покупкой комплекта проводки

Чтобы не ошибиться с выбором, перед покупкой комплекта проводки проверьте несколько ключевых параметров:

• Сечение проводов. Оно должно быть указано на упаковке. Для мощного света (100–120 Вт) — не менее 2 мм².
• Тип реле. Убедитесь, что реле в комплекте рассчитано на ток не менее 30 А и имеет нормально разомкнутые контакты.
• Наличие предохранителя. Он должен быть в комплекте и соответствовать номиналу нагрузки.
• Длина проводов. Проверьте, достаточно ли длины для вашей схемы установки, особенно если фары будут монтироваться на бампер или крышу.
• Качество разъемов. Они должны быть герметичными и обеспечивать надежный контакт.

Также обратите внимание на наличие инструкции по установке. Хороший комплект всегда включает подробную схему подключения, что особенно важно для новичков.

Эксплуатация мощного света: что учесть после установки

После установки мощного света с реле и отдельной проводкой важно правильно эксплуатировать систему. Вот несколько советов:

• Не оставляйте свет включенным на длительное время при выключенном двигателе. Это может разрядить аккумулятор, особенно если мощность балки высокая.
• Следите за чистотой фар и балок. Грязные линзы могут перегреваться, что снижает срок службы LED-элементов.
• Периодически проверяйте натяжение проводов. Вибрация может ослабить соединения, поэтому раз в несколько месяцев стоит подтягивать клеммы.
• Используйте реле только от проверенных производителей. Дешевые реле могут подгорать контактами, что приведет к выходу из строя всей системы.

Если вы планируете устанавливать не только фары, но и другие световые элементы, например, динамическую подсветку, учитывайте суммарную нагрузку на электрическую систему автомобиля и при необходимости усильте проводку.

Частые вопросы

Как понять, что штатная проводка не справляется с нагрузкой?

Обратите внимание на нагрев проводов в районе фар, просадку напряжения (свет тускнеет при работе двигателя на холостых), частое перегорание предохранителей и мерцание света. Если хотя бы один из этих симптомов есть — штатная проводка не справляется.

Можно ли подключить LED-балку напрямую к аккумулятору без реле?

Подключить можно, но это небезопасно: балка будет постоянно включена, и вы не сможете управлять ей с помощью штатного выключателя. Кроме того, без предохранителя есть риск короткого замыкания и пожара. Всегда используйте реле и предохранитель.

Что такое разгрузочное реле и обязательно ли оно?

Разгрузочное реле — это устройство, которое позволяет управлять мощной нагрузкой через слаботочный сигнал от штатного выключателя. Оно обязательно, если вы устанавливаете свет мощностью более 100 Вт, чтобы защитить штатную проводку от перегрева и продлить срок службы электроники.

Как избежать мерцания LED-фар на автомобиле с CAN-шиной?

Подключайтесь к контакту управления фарами в монтажном блоке, а не к самим лампам. Это даст чистый сигнал на включение, который не зависит от ШИМ-модуляции. Например, на Volkswagen Tiguan это контакт 5 на разъеме R8.

Какое сечение проводов нужно для подключения фар мощностью 120 Вт?

Для мощности 120 Вт при напряжении 12 В ток составляет 10 А. Рекомендуемое сечение проводов — не менее 2 мм². Это обеспечит минимальную потерю напряжения и защитит проводку от перегрева.

Какой комплект проводки выбрать для установки BI-LED линз?

Для установки BI-LED линз в цоколь H4 выбирайте комплекты с разъемами H4. Они включают все необходимые провода, реле и предохранитель, что упрощает установку и обеспечивает надежное подключение.

Нужно ли устанавливать реле при замене галогенных ламп на LED?

Если LED-лампы потребляют меньше энергии, чем штатные галогенки, реле не обязательно, но оно добавит надежности. Если мощность LED-ламп выше штатной, реле обязательно, чтобы защитить проводку.

Можно ли установить реле самостоятельно или нужен специалист?

Установку реле можно выполнить самостоятельно, если вы имеете базовые навыки работы с автомобильной электрикой. Если сомневаетесь, лучше обратиться к специалисту, чтобы избежать ошибок и повреждений.

Надеемся, эта статья помогла вам разобраться в тонкостях подключения мощного света. Если вы планируете установить дополнительные фары или балку, обратите внимание на светодиодные балки и автомобильный свет в каталоге EALIGHTS — там вы найдете качественные комплекты проводки, реле и все необходимое для безопасной установки. А для тех, кто хочет глубже разобраться в теме, рекомендуем прочитать нашу статью о выборе LED-ламп H4 и H7 и о светодиодных противотуманных фарах. Удачных покупок и безопасных поездок!
